كيفية توصيل الملف اللولبي المبتدئ: دليل مخطط الأسلاك الكامل
فهم أمخطط الأسلاك الملف اللولبي المبتدئأمر بالغ الأهمية لأي شخص يعمل مع أنظمة السيارات الكهربائية أو المحركات البحرية أو المعدات الثقيلة. يعد هذا المفتاح الكهرومغناطيسي بمثابة الصلة الحاسمة بين نظام الإشعال الخاص بك ومحرك بداية ، حيث يتحكم في تدفق تيار عالي العالي الذي يحرك محركك في الحياة.
سواء كنت ميكانيكيًا أو فنيًا محترفًا أو مشغلًا للمعدات ، فإن إتقان هذه المخططات يمكن أن يوفر لك الوقت والمال ومنع الأضرار الكهربائية المكلفة. هذا الدليل الشامل يكسر كل ما تحتاج إلى معرفته حول تكوينات الأسلاك الملف اللولبي المبتدئين.
ما هو الملف اللولبي المبتدئ ولماذا يهم الأسلاك؟
تعمل ملفات الملف اللولبية المبتدئة على شكل ترحيل ثقيل - ، مصمم للتعامل مع التيار الكهربائي الكبير المطلوب لتسليم محرك. عندما تقوم بتشغيل مفتاح الإشعال الخاص بك ، يقوم تيار التحكم الصغير بتنشيط الملف الكهرومغناطيسي للملف اللولبي ، والذي يغلق جهات الاتصال الداخلية مما يتيح طاقة البطارية الكاملة للوصول إلى محرك بداية.
يوضح مخطط الأسلاك هذه المسارات الكهربائية ، والاتصالات الطرفية ، ودوائر السلامة. يعد فهم هذا التخطيطي أمرًا ضروريًا لأن الأسلاك غير الصحيحة يمكن أن تؤدي إلى:
- مفاتيح الإشعال المحترقة
- محركات المبتدئين التالفة
- مخاطر الحريق من الدوائر القصيرة
- فشل في النظام الكهربائي الكامل
المكونات الأساسية فيمخططات الأسلاك لملف الملف اللولبي للمحرك بداية
المحطات الأولية والاتصالات
محطة البطارية (الخفافيش أو B+)
تتصل هذه المحطة الكبيرة مباشرة بنشر البطارية الموجبة عبر سلك القياس الثقيل - ، عادةً 4-8 AWG. يزود التيار العالي اللازمة للبدء.
محطة بداية (S أو ابدأ)
محطة عمل ثقيلة أخرى - التي تغذي الطاقة إلى محرك بداية عندما يشارك الملف اللولبي. يستخدم سلك مقياس مماثل مثل اتصال البطارية.
محطة الإشعال (أنا أو IGN)
يتلقى إشارة التحكم من مفتاح الإشعال من خلال سلك قياس أصغر ، عادةً 12 - 16 AWG. هذه الدائرة منخفضة التداول تؤدي إلى تنشيط الملف اللولبي.
اتصال الأرض
يكمل الدائرة من خلال هيكل السيارة أو كتلة المحرك. ضعف التأريض يسبب معظم مشاكل البدء.

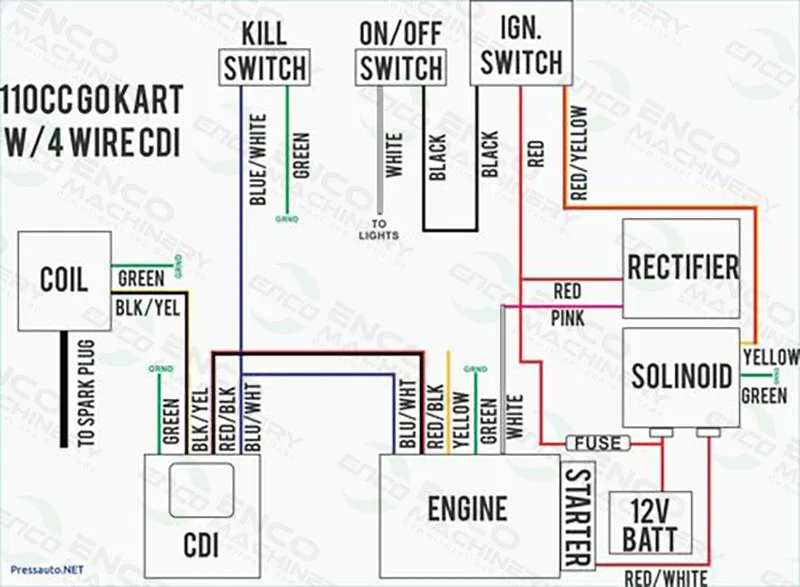

أين تتابع بدايةمخطط الأسلاك الملف اللولبيمُطبَّق؟
تطبيقات السيارات
مركبات الركاب
تستخدم السيارات والشاحنات وسيارات الدفع الرباعي عالميًا أنظمة البدء المستندة إلى الملف اللولبي -. غالبًا ما تقوم المركبات الحديثة بدمج الملف اللولبي في مجموعة المبتدئين ، بينما تستخدم النماذج الأقدم وحدات مركبة-.
السيارات الكلاسيكية والعتيقة
تتميز المركبات الأقدم عادةً بالملفات اللولبية المحمولة خارجيًا ، مما يجعل مخططات الأسلاك ذات أهمية خاصة لمشاريع الترميم حيث قد تتلف أو تعديل الأسلحة الأصلية.
التطبيقات البحرية
محركات القوارب
تتطلب الملفات اللولبية البحرية الطقس - تصاميم مقاومة بسبب التعرض للرطوبة. تساعد مخططات الأسلاك في ضمان الاتصالات المناسبة المختومة والوقاية من التآكل.
القوارب المائية الشخصية
تستخدم الزلاجات النفاثة وأنظمة الملف اللولبي المدمج أنظمة الملف اللولبي حيث تجعل قيود المساحة الأسلاك المناسبة أمرًا بالغ الأهمية للموثوقية.
المعدات الصناعية والتجارية
آلات ثقيلة
تعتمد الحفارات والجرافات والمعدات الزراعية على أنظمة الملف اللولبي القوية. يرشد الرسوم البيانية الفنيين من خلال تكوينات البطارية المتعددة -.
المولدات وقوة النسخ الاحتياطي
تستخدم المولدات الاستعدادات أنظمة البدء الملف اللولبي - ، حيث تضمن مخططات الأسلاك وظائف البدء التلقائي أثناء انقطاع التيار الكهربائي.
معدات الحديقة والحديقة
تتضمن ركوب المحلات والجرارات ومعدات المناظر الطبيعية التجارية أنظمة بدء الملف اللولبي لسلامة وراحة المشغل.
كيفية قراءة وتفسير مخططات الأسلاك
Step - بواسطة تحليل مخطط الخطوة-
1. تحديد مصادر الطاقة
حدد موقع الاتصال الإيجابي للبطارية ، ويظهر كأكثر خطًا في الرسم البياني. يمثل هذا تغذية الطاقة الرئيسية التي تتطلب الأسلاك الثقيلة -.
2. تتبع دوائر التحكم
اتبع الخطوط الأرق التي تمثل انخفاض الأسلاك التحكم الحالية- من مفتاح الإشعال إلى محطة مشغل الملف اللولبي.
3. فهم إجراء التبديل
يوضح الرسم التخطيطي كيف يغلق تنشيط ملف التحكم جهات اتصال الطاقة الرئيسية ، وتوصيل طاقة البطارية بمحرك بداية.
4. تحقق من دوائر السلامة
ابحث عن مكونات إضافية مثل مفاتيح السلامة المحايدة أو متشابك القابض التي تمنع البدء في ظل ظروف غير آمنة.
رموز الرسم البياني الشائع
- رمز الملف: خطوط متموجة تمثل الملف الكهرومغناطيسي
- تبديل جهات الاتصال: خطوط متوازية تظهر جهات الاتصال المفتوحة عادة
- رمز الأرض: خطوط أفقية متعددة تشير إلى أرض الهيكل
- رمز الصمامات: مستطيل مع خط متموج يظهر حماية الدائرة
المشاكل الشائعة وحلول استكشاف الأخطاء وإصلاحها
لا - شروط البدء
النقر فوق الصوت دون تحريك
تشير هذه الأعراض الكلاسيكية إلى أن الملف اللولبي يتلقى إشارة التحكم ولكن لا يمكن إغلاق جهات الاتصال الرئيسية. تشمل الأسباب:
- جهد البطارية المنخفض (أقل من 12.4 فولت)
- الاتصالات الطرفية المتآكلة
- اتصالات الملف اللولبي البالية
- اتصالات الكابل فضفاضة
اكتمال الصمت عند البدء
لا يعني أي صوت عادة أن دائرة التحكم معيب:
- فتيل في دائرة الإشعال
- مفتاح الإشعال الخاطئ
- سلك التحكم المكسور
- اتصال أرضي سيء
قضايا البدء المتقطعة
يبدأ في بعض الأحيان ، وليس الآخرين
غالبًا ما تنبع المشاكل المتقطعة من:
- اتصالات الطرفية فضفاضة تخلق اتصال سوء
- الأسلاك المتآكلة تسبب انخفاض الجهد
- الحرارة - فشل المكون الحساس
- جهات اتصال مفتاح الإشعال البالية
مشاكل مستمرة
المبتدئين لن يفكك
إذا استمر المبتدئ في الركض بعد إطلاق المفتاح:
- اتصالات الملف اللولبي عالقة
- سلك التحكم المختصر
- مفتاح الإشعال الخاطئ
- جهات اتصال الملف اللولبي الملحومة تتطلب استبدالًا
نصائح التثبيت والصيانة المهنية
تحجيم الأسلاك الصحيح
استخدم الشركة المصنعة - مقاييس الأسلاك المحددة الموضحة في المخطط. الأسلاك السفلية تسبب انخفاض الجهد والارتفاع في ارتفاع درجة الحرارة ، في حين أن الأسلاك الضخمة تضيع الأموال ومساحة التثبيت.
أفضل الممارسات التوصيل
- قم بتنظيف جميع المحطات الطرفية بفرشاة سلكية قبل التثبيت
- تطبيق الشحوم العازلة لمنع التآكل
- اتصالات عزم الدوران بالمواصفات
- مسار الأسلاك بعيدا عن مصادر الحرارة والأجزاء المتحركة
إجراءات الاختبار
اختبار إسقاط الجهد
استخدم مقياسًا رقميًا للتحقق من انخفاض أقل من 0.5 فولت عبر جميع الاتصالات تحت الحمل. تشير القراءات العليا إلى رؤوس الاتصالات التي تتطلب الاهتمام.
اختبار وظيفة الملف اللولبي
قم بتطبيق الجهد المباشر للبطارية على محطة التحكم أثناء قياس الاستمرارية عبر جهات الاتصال الرئيسية. تُظهر الملف اللولبي العاملة بشكل صحيح مقاومة صفرية عند التنشيط.
لماذا يوفر فهم مخططات الأسلاك المال
يمكن أن تتجاوز الرسوم التشخيصية المهنية 150 دولارًا في الساعة ، مما يجعل محو الأمية الرسم البياني قيمة لأي شخص يحافظ على المركبات أو المعدات. تصبح المشكلات البسيطة مثل الاتصالات الفضفاضة أو الصمامات المنفوخة إصلاحات سريعة DIY بدلاً من زيارات المتجر باهظة الثمن.
بالإضافة إلى ذلك ، يمنع الأسلاك الصحيحة تلف المكون. يتفوق استبدال الملف اللولبي بقيمة 25 دولارًا على استبدال محرك بداية بقيمة 300 دولار ناتج عن اتصالات غير لائقة.
تكوينات الأسلاك المتقدمة
Multi - أنظمة البطارية
غالبًا ما تستخدم المعدات الثقيلة بطاريات متعددة تتطلب أسلاك الملف اللولبي المتخصص. تظهر الرسوم البيانية عزل البطارية المناسبة وتكامل نظام الشحن.
بدء التشغيل عن بُعد
واجهة أنظمة البدء عن بُعد الحديثة مع دوائر الملف اللولبي المصنع. يضمن مخططات الأسلاك التوافق ومنع تعارضات نظام الأمن.
خاتمة
إن إتقان مخططات الأسلاك الملف اللولبي المبتدئ تمكنك من تشخيص المشكلات التي تبدأ بسرعة ، وإجراء إصلاحات موثوقة ، والحفاظ على النظم الكهربائية بأمان. سواء كانت تعمل على السيارات أو القوارب أو المعدات ، فإن هذه المهارات تترجم مباشرة إلى الوقت والمال المحفوظين.
يكمن المفتاح في فهم المبادئ الأساسية: دوائر التحكم تؤدي إلى إجراء تبديل ، والاتصالات المناسبة تضمن الموثوقية ، واتباع الرسم البياني يمنع الأخطاء الباهظة. مع هذه المعرفة ، تصبح مشاكل البدء في النظام تحديات يمكن التحكم فيها بدلاً من الألغاز باهظة الثمن.
